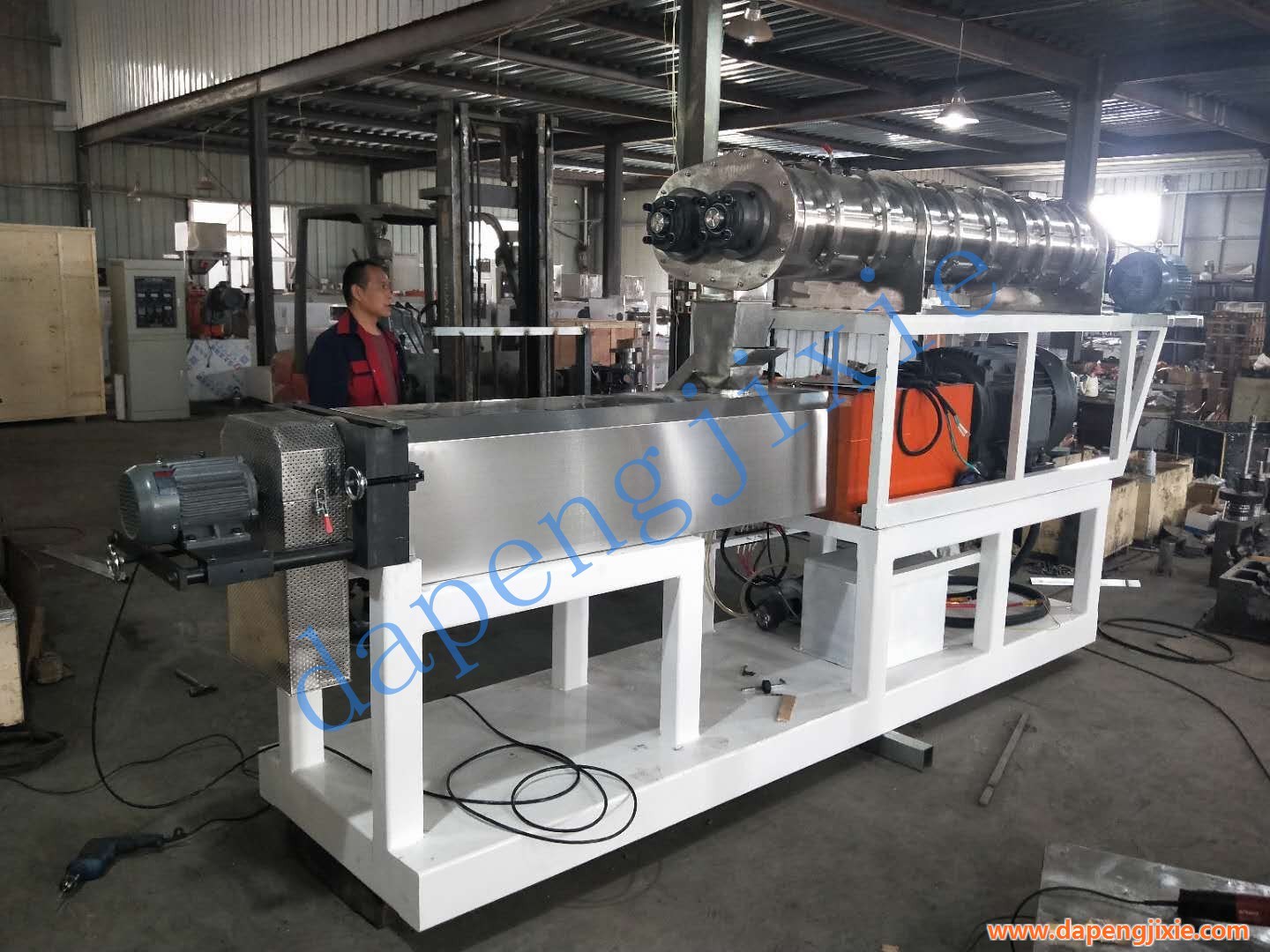

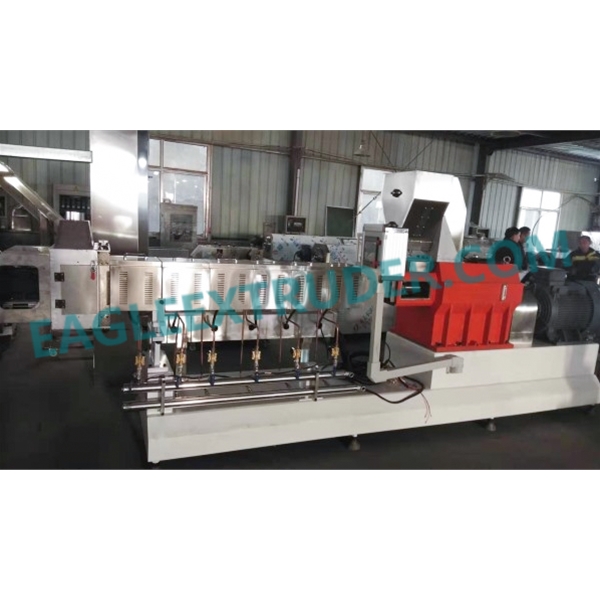

DP75-Ⅲ双螺杆设备主要结构由以下几部分组成（附图Ⅰ）

        1、供料系统；2、挤压系统；3、旋切系统；4、加热系统

        5、润滑系统；6、传动系统；7、控制系统

1、供料系统

      安装在机体分配箱上，通过螺旋送料，速度可调。该系统由螺杆、料仓、搅拌翅、机架等组成。搅拌翅的作用防止物料在料筒内“架空”而阻碍送料。

技术参数：电机型号 MBK07-Y0.55-C5

                 螺杆直径 Ф55mm

                 螺杆转速 0~150rpm

2、挤压系统

      双螺杆挤压系统主要部分是螺杆、螺套，其机构如附图Ⅱ所示，两螺杆均为左旋，互相啮合，同向旋转。

主要技术参数：螺杆直径  71.5mm

                        螺杆转速  0~250rpm

                        螺杆长度  1980mm

                        两螺杆中心距  71.5mm

                        螺杆长径比  18

                  加工能力  250~300kg/h

                  电机功率  55kw

                  设备中心高  1038mm

                  设备外形尺寸  4160mm×850mm×2000mm

3、旋切装置

     旋切装置是由电机、刀架、皮带轮组成，刀架固定在模头体上，电机通过皮带带动刀架旋转，切断物料。本机的配套模具有圆孔行、梅花形、柱形、片形等。电机采用变频调速，稳定可靠。

技术参数：电机型号  Y8012 750w 三相交流电动机

                 切断长度  2~30mm连续可调

                 切刀数量  1~2把

4、润滑系统

     本系统是由齿轮泵、油箱及油路组成，对分配箱各转动部位强制润滑、冷却。

     技术参数：齿轮泵型号  BBG-6

5、传动系统

     附图Ⅲ是DP75-Ⅲ型双螺杆传动简图。动力从30KW主电机开始，先经过一对三角皮带轮和Ⅰ=9:1的减速机，后通过分配箱分解为二根同向旋转的输出轴。齿轮Z24与Z50是外啮合，两个配比齿轮Z34各承载又螺杆传来的扭矩和径向推力，这个传动系统的减速比为：

     I=（Φ275×24/Φ250×50）×9=4.67

     该机的主电机型号为：Y180-4    30KW 1475rpm

     本机调速系统采用变频调速技术，调整可靠，调节范围大，运转平稳。

     □本机螺杆中心距为71.5mm，根据同类产品的对比，短齿轮轴选用8407、7307、8406并联推力轴承组，长齿轮轴选用8410推力球轴承。

6、加热系统

     加热系统分三个区域，每个区域有两个远红外线加热圈，每个加热圈功率为2KW吗，共10KW，各区域加热温度可独立调整。

7、控制系统

     对DP75-Ⅲ主机所有系统集中控制，操作方便，控制可靠，并设有多种自动保护装置和状态指示仪表。

     外形尺寸: 长×宽×高 750mm×450mm×1750mm

     防护等级：IP44

     安全防护：接地保护（接地阻力不大于4Ω）
